FABRICACIÓN DE CIRCUITOS IMPRESOS POR SERIGRAFÍA
(autor: Cristián Vatri - permitida su reproducción y distribución siempre y cuando se cite al autor)
Introducción:
En este artículo se muestran algunos conceptos e imágenes de la fabricación de circuitos impresos por el método de la serigrafía realizados por ECAVSA.
El método de la serigrafía consiste en transferir una imagen establecida en una tela especial a un receptor que en nuestro caso es una placa virgen de cobre. Esta placa puede ser de fenolico o pertinax, o una placa de fibra de vidrio.
Método:
Una vez que se obtiene el diseño listo para imprimir del: circuito, la máscara de componentes y la mascara antisoldante se efectúa sobre un papel vegetal en positivo.

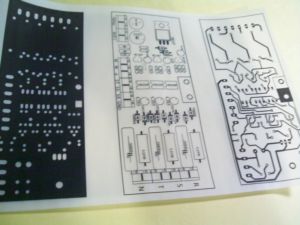

Una vez listo la impresión dicha se coloca oscurecedor de toner para lograr un contraste optimo. En las imágenes anteriores se pueden observar el diseño extraído de la pantalla del diseñador en la pc y el fotolito o impresión en papel vegetal.
Luego se prepara el marco serigráfico para realizar el grabado sobre la tela emulsionada y se insola el circuito para que la emulsión fotosensible actué químicamente con la luz y quede endurecida en las partes que queremos obtener nuestro circuito impreso y las mascaras.

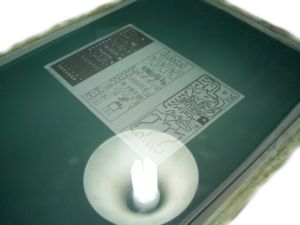

Podemos observar en las imágenes la insolación y en la segunda imagen los 3 modelos transferidos que pertenecen al circuito.
En este punto ya se puede comenzar a imprimir, una vez preparada la placa virgen. Primero se imprime el circuito, luego se corroe el cobre con percloruro ferrico, se realizan perforaciones y se prepara el circuito para imprimir las mascaras.

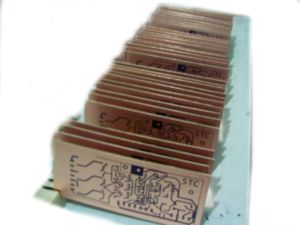

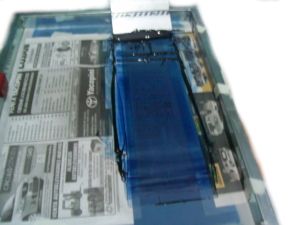

En las imágenes se observa la impresión con tinta especial el circuito y luego sobre los secadores para poder corroerlos.

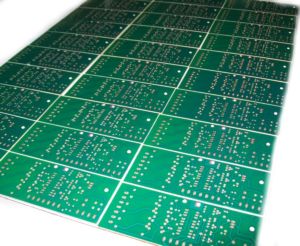

Por último como se menciono se aplican las mascaras. Primeramente la antisoldante y luego la de componentes.

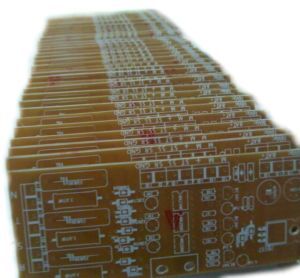

Podemos ver en los secadores ambas mascaras aplicadas.
En síntesis este método nos permite realizar series de circuitos impresos de muy buena calidad.
